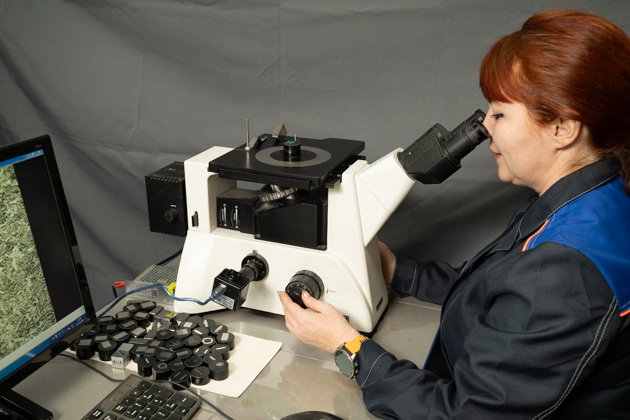

Оптический металлографический микроскоп
Оптический металлографический микроскоп – это инструмент металлографических исследований, который предназначен для визуального анализа микроструктуры металлов и сплавов, их структуры, фазовых превращений и дефектов. При работе с оптическим металлографическим микроскопом проводится анализ специально подготовленного образца, — шлифа, – который является фрагментом металла или сплава с зеркально отполированной поверхностью.
В лаборатории «Диагностика металлов» прибор поддерживает несколько методов наблюдения, подходящих для разных типов образцов: в светлом поле, в темном поле и поляризационном типе микроскопии с возможностью увеличения. Комплексное применение этих методов обеспечивает всестороннюю оценку качества металлопродукции, анализируя сварные соединения, качество термообработки и наличие дефектов.
Область применения
Спектр применения микроскопа охватывает все этапы жизненного цикла материала: от входного контроля качества сплавов до анализа причин выхода из строя готовых изделий.
Металлографические исследования содержит в себе ряд типовых задач, к которым относятся:
- исследование структуры сталей, сплавов и цветных металлов;
- контроль качества термообработки: закалки, отпуска или нормализации;
- анализ прочности и качества сварных соединений;
- выявление внутренних дефектов, включений, пористости, ликвации и другие задачи.
Проведение контроля качества сталей и сплавов часто включает в себя сравнительный анализ микроструктур различных партий металлов с целью подтверждения соответствия заявленным маркам и технологическим стандартам. Таким образом, микроскопия лежит в основе точного определения структуры сплавов и исследования фазовых преобразований металлов[5] .
Технические характеристики
|
Диапазон увеличений |
50 – 1000х |
|
Тип освещения |
Поддерживаются:
|
|
Разрешение оптической системы |
|
|
Объективы и окуляры |
|
|
Наличие цифровой камеры |
+ |
|
Возможность подключения к ПК |
+ |
|
Система фокусировки |
|
|
Возможность фотофиксации и видеозаписи микроструктуры |
+ |
|
Требования к подготовке образца |
Шлиф не должен иметь царапин, посторонних загрязнений.
Допускается изготовление шлифов на двух взаимно перпендикулярных плоскостях одного образца, вырезанного в виде четверти круга или квадрата. Каждый такой шлиф считается шлифом отдельного образца.
Изготавливается в соответствии с ГОСТ 1778.
|
Преимущества и особенности
Ключевыми преимуществами применения современного металлографического микроскопа являются высокая точность и детализация получаемого изображения, что обеспечивает достоверное изучение структуры широкого спектра металлов и сплавов. Оборудование позволяет работать как со стандартными, так и с микрообразцами или тонкими срезами, применяя различные методы освещения (светлое/темное поле, поляризованный свет) для эффективного выявления дефектов и фаз.
Все результаты фиксируются в цифровом формате, а совместимость со специализированными программами анализа изображений обеспечивает автоматизацию измерений. Полученные данные интегрируются во внутреннюю базу данных лаборатории для систематизации и последующего использования.
Примеры практического применения
- Контроль качества термообработки стальных поковок, которая включает в себя оценку размера зерна, типа микроструктуры после закалки и отпуска для подтверждения достижения требуемых механических свойств;
- Анализ сварных соединений труб и деталей для выявления нежелательных фаз или возможных дефектов;

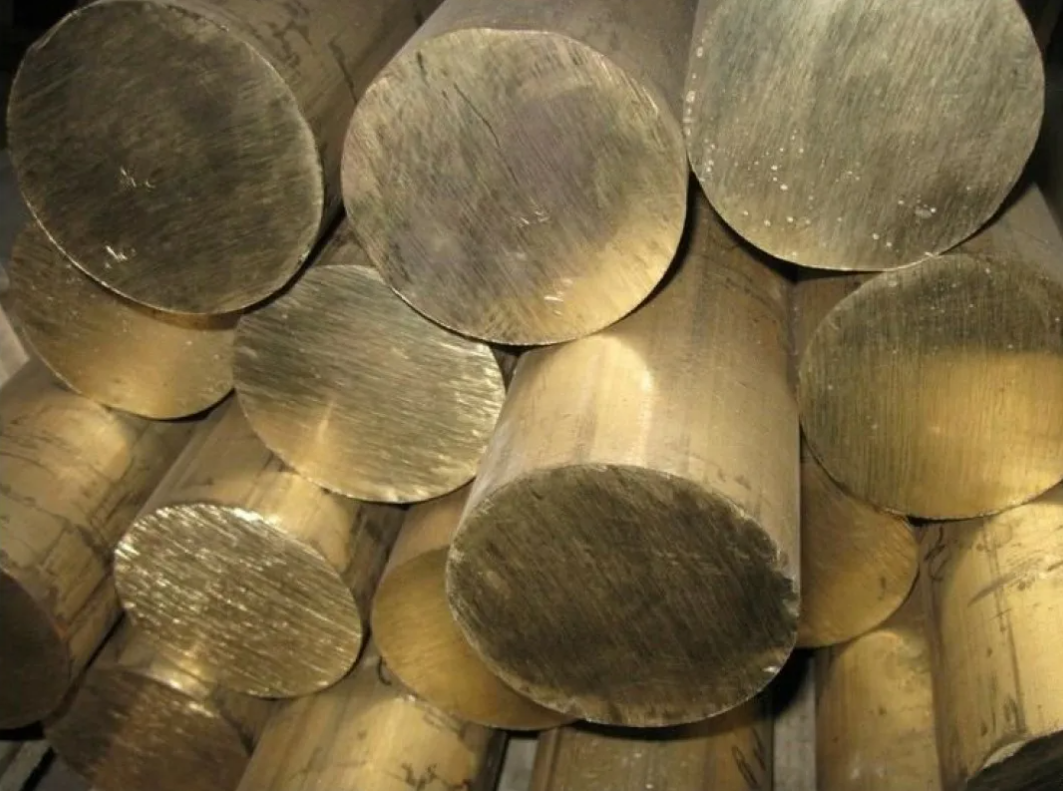

- Определение фазового состава и характера распределения легирующих элементов в алюминиевом или бронзовом литье;
- Выявление внутренних дефектов и включений (оксидов, сульфидов, нитридов, силикатов) в конструкционной стали перед механическими испытаниями.
Нормативные документы
– ГОСТ 9450 — Металлографические методы исследования металлов.
– ГОСТ 1778 — Подготовка шлифов и микросрезов для анализа металлов.
– ГОСТ 23025 — Методы визуального анализа металлов и сплавов.
