Введение: взаимосвязь диагностики и контроля качества в машиностроении
В современном машиностроении обеспечение надёжности и безопасности выпускаемой продукции невозможно без двух взаимодополняющих направлений — технической диагностики и контроля качества. Хотя эти понятия часто используют как синонимы, между ними существует принципиальное различие. Контроль качества направлен на проверку соответствия готовых изделий, полуфабрикатов и материалов установленным требованиям на всех этапах производства. Техническая диагностика, в свою очередь, решает более широкую задачу: она не только выявляет дефекты, но и оценивает техническое состояние объектов, прогнозирует их остаточный ресурс и определяет причины возможных отказов. Вместе эти два направления образуют единую систему, обеспечивающую выпуск качественной продукции и безопасную эксплуатацию машин и оборудования. Их грамотное сочетание позволяет своевременно обнаруживать отклонения, предотвращать аварийные ситуации и продлевать срок службы изделий.

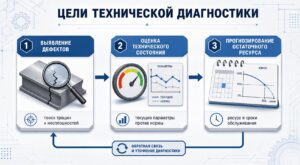

Цели и задачи технической диагностики на производстве
Техническая диагностика в машиностроении преследует несколько ключевых целей. Первая и основная — своевременное выявление дефектов и неисправностей в оборудовании, узлах и деталях на ранних стадиях их возникновения. Вторая — оценка фактического технического состояния объекта без его разборки или с частичным демонтажем. Третья — прогнозирование остаточного ресурса и определение оптимальных сроков проведения ремонтно-восстановительных работ. Для достижения этих целей решаются конкретные задачи: сбор и анализ информации о параметрах объекта, сравнение полученных данных с нормативными значениями, установление причин отклонений и выработка рекомендаций по дальнейшей эксплуатации или ремонту. Важно, что техническая диагностика применяется не только на этапе производства, но и в процессе эксплуатации, когда изделие уже находится в работе. Это позволяет перейти от планово-предупредительного ремонта к обслуживанию по фактическому состоянию, что значительно экономит ресурсы и сокращает простои оборудования.
Основные методы контроля качества металлических изделий
Контроль качества металлических изделий в машиностроении базируется на двух больших группах методов — неразрушающих и разрушающих. Выбор конкретной методики зависит от типа изделия, требуемой точности, экономической целесообразности и стадии производства.
Методы неразрушающего контроля

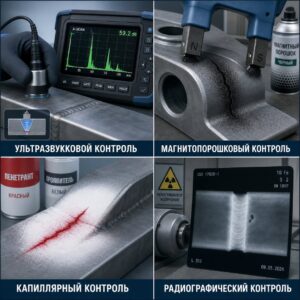

Методы неразрушающего контроля позволяют оценить качество металла без нарушения его целостности, что делает их незаменимыми для проверки готовых дорогостоящих деталей и ответственных конструкций. Среди наиболее распространённых направлений — ультразвуковая дефектоскопия, основанная на прохождении упругих колебаний через материал и регистрации отражённых сигналов от внутренних несплошностей. Магнитопорошковый и капиллярный методы эффективно выявляют поверхностные трещины и поры, причём первый применим для ферромагнитных сталей, а второй универсален для любых металлов. Вихретоковый контроль используется для обнаружения поверхностных и подповерхностных дефектов, а также для измерения толщины покрытий и электропроводности. Радиографический метод, основанный на просвечивании рентгеновским или гамма-излучением, даёт документированное изображение внутренней структуры объекта и часто применяется для контроля сварных соединений и литых деталей. Каждый из этих методов имеет свои преимущества и ограничения, поэтому на практике часто используется их комбинация для получения наиболее полной картины состояния изделия.
Разрушающие методы испытаний
Разрушающие методы контроля, в отличие от неразрушающих, предполагают изготовление специальных образцов из той же партии металла или вырезку проб из готового изделия с последующим их испытанием до разрушения. К таким методам относятся механические испытания на растяжение, сжатие, изгиб, ударную вязкость и твёрдость. Они дают прямую количественную оценку прочностных и пластических свойств материала — предела текучести, временного сопротивления, относительного удлинения и сужения. Также к разрушающим относятся металлографические исследования, позволяющие оценить микроструктуру, величину зерна, наличие неметаллических включений и другие структурные параметры. Хотя эти методы не могут быть применены к каждому готовому изделию, они незаменимы для периодического подтверждения качества партий металлопродукции и сертификации материалов в соответствии с требованиями ГОСТ и других нормативных документов.
Техническая диагностика как инструмент оценки состояния в процессе эксплуатации
Особое значение техническая диагностика приобретает в процессе эксплуатации машин и оборудования. В отличие от производственного контроля, который проверяет соответствие изделия чертежам и стандартам на момент изготовления, эксплуатационная диагностика отслеживает изменения параметров объекта во времени под воздействием рабочих нагрузок, температуры, коррозионной среды и других факторов. Регулярное диагностирование позволяет фиксировать постепенное накопление повреждений — усталостных трещин, коррозионных питтингов, износа поверхностей. На основе этих данных специалисты оценивают текущее техническое состояние, определяют степень опасности выявленных дефектов и принимают решение о возможности дальнейшей эксплуатации, необходимости ремонта или замены узла. Такой подход особенно актуален для ответственных объектов — подъёмных кранов, сосудов, работающих под давлением, трубопроводов и металлических конструкций зданий, где отказ может привести к тяжёлым последствиям.
Нормативная база и стандартизация диагностики и контроля качества
Любые работы по технической диагностике и контролю качества в машиностроении строго регламентируются государственными и отраслевыми стандартами. Основными документами являются ГОСТы, устанавливающие методы контроля, правила проведения испытаний, критерии оценки и оформления результатов. Например, ГОСТ Р 56512-2015 регулирует применение магнитопорошкового контроля, а серия стандартов ISO 17636 описывает радиографический контроль сварных швов. Кроме того, существуют нормативные документы Федеральной службы по экологическому, технологическому и атомному надзору (Ростехнадзора), устанавливающие требования к обследованию опасных производственных объектов. Важным элементом является аттестация лабораторий неразрушающего контроля и сертификация персонала, поскольку достоверность результатов напрямую зависит от квалификации специалистов и состояния оборудования. Соблюдение нормативной базы гарантирует единообразие подходов и взаимное признание результатов контроля на территории Российской Федерации и за рубежом.
Практические аспекты организации диагностических работ
Эффективная организация технической диагностики и контроля качества требует системного подхода. Прежде всего, определяются объекты контроля, их критические зоны и периодичность проверок. Для каждого типа изделия разрабатывается методика, в которой указываются применяемые методы, необходимое оборудование, порядок подготовки поверхности и критерии браковки. Важную роль играет документирование — все результаты заносятся в протоколы, акты и заключения, которые хранятся в течение установленного срока. Это позволяет отслеживать динамику изменения состояния объекта, сравнивать данные разных периодов и выявлять закономерности. На крупных предприятиях создаются специализированные лаборатории неразрушающего контроля, оснащённые современными приборами — ультразвуковыми дефектоскопами, магнитопорошковыми установками, переносными спектрометрами и твердомерами. Квалификация персонала подтверждается аттестацией в соответствии с требованиями системы неразрушающего контроля, что гарантирует правильную интерпретацию результатов и обоснованность принимаемых решений.
Заключение: интегрированный подход к управлению качеством
Техническая диагностика и контроль качества изделий машиностроения представляют собой неразрывные составляющие общей системы управления качеством. Интеграция этих направлений позволяет охватить все этапы жизненного цикла продукции — от входного контроля сырья и материалов до мониторинга состояния в процессе эксплуатации. Такой комплексный подход обеспечивает своевременное выявление дефектов, снижает риск аварий и продлевает ресурс оборудования. Внедрение автоматизированных систем сбора и обработки данных, цифровых протоколов и методов прогнозирования открывает новые перспективы для совершенствования диагностических процедур. Будущее машиностроения неразрывно связано с развитием технологий неразрушающего контроля и технической диагностики, которые становятся надёжным фундаментом для выпуска качественной и безопасной продукции.
