Оборудование для химического анализа металлов и сплавов
Определение точного химического состава металла — базовая задача для металлургии, машиностроения, строительства и контроля качества. Без неё невозможно ни подтверждение марки стали, ни приёмка металлопроката, ни анализ причин разрушения деталей. Современное аналитическое оборудование позволяет решать эту задачу быстро, с высокой точностью и минимальной подготовкой проб. В нашей лаборатории для этих целей используется метод оптико-эмиссионного спектрального анализа (ОЭС) — один из самых надёжных и распространённых в мире.
Что такое оптико-эмиссионный спектральный анализ?
Принцип метода
Метод основан на фундаментальном свойстве атомов — излучать свет на строго определённых длинах волн при переходе из возбуждённого состояния в основное. Для возбуждения атомов металла в современном оборудовании используется высоковольтная искра или дуга. Образец помещается на искровой столик, после чего между электродом и поверхностью металла проскакивает разряд. Температура в канале разряда достигает нескольких тысяч градусов — этого достаточно, чтобы испарить микрообъём металла и перевести его атомы в плазму.
В момент возвращения атомов в нормальное состояние они испускают свет. Каждый элемент периодической таблицы имеет свой уникальный «почерк» — набор спектральных линий. Задача спектрометра — уловить этот свет, разложить его по длинам волн (с помощью дифракционной решётки) и измерить интенсивность каждой линии. По интенсивности, в свою очередь, с помощью заранее построенных градуировочных зависимостей рассчитывается концентрация элемента в пробе. Современные приборы способны одновременно регистрировать десятки элементов — от основных легирующих (хром, никель, молибден, марганец) до примесей (сера, фосфор, кремний) и микрокомпонентов.
Искровой или дуговой разряд — в чём разница?
Оборудование для химического анализа может использовать два типа источников возбуждения — искру и дугу.
Искровой разряд даёт более стабильные и воспроизводимые результаты, позволяет получать малые погрешности и определять углерод, серу, фосфор. Именно искровой разряд применяется для большинства задач входного контроля и сертификации металлопродукции.
Дуговой разряд обеспечивает более низкую температуру и меньшее «прожигание» образца. Он удобен для анализа локальных включений, малых проб и неоднородных материалов, но уступает искре по точности и повторяемости.
В лабораторной практике для ответственных измерений используют, как правило, искровые спектрометры — в том числе и тот, который стоит в основе нашего парка.
Требования к пробоподготовке
Одно из ключевых отличий ОЭС от рентгенофлуоресцентного метода — необходимость качественной подготовки поверхности. Образец (или деталь) должен иметь ровную, чистую, неокисленную плоскость площадью не менее нескольких квадратных миллиметров. Поверхность обрабатывается на шлифовально-полировальном станке с использованием абразивной бумаги или на токарном станке — зависит от формы пробы. Зачем это нужно? Любые загрязнения, оксиды, следы масла или окалина искажают спектр: появляются ложные пики от посторонних элементов, падает интенсивность основных линий. В результате мы получим либо заниженные концентрации, либо «обнаружим» те элементы, которых в металле на самом деле нет.
Преимущества метода для контроля качества
- Высокая точность и низкие пределы обнаружения.
Современное оборудование для химического анализа на основе искрового разряда позволяет определять концентрации от десятых долей процента до сотых и даже тысячных долей. Погрешность для легирующих элементов может составлять 0,5–2% относительных, для серы и фосфора — единицы процентов. Такой точности достаточно для любых задач — от рядовой приёмки до арбитражных испытаний. - Скорость.
Полный цикл — от закрепления образца до получения протокола — занимает 1–2 минуты, из которых собственно измерение длится 20–60 секунд. Это позволяет контролировать каждую плавку, каждую партию проката, а при необходимости — анализировать десятки образцов в смену. - Определение углерода, серы, фосфора.
Не все методы экспресс-анализа способны работать с лёгкими элементами. Рентгенофлуоресцентные анализаторы, например, «не видят» углерод и плохо определяют серу и фосфор. Оптико-эмиссионная спектрометрия — одно из немногих экспресс-решений, которое позволяет контролировать содержание этих критически важных элементов. А ведь именно углерод определяет прочность и свариваемость, а сера и фосфор — склонность к горячим и холодным трещинам. - Работа с широкой номенклатурой сплавов.

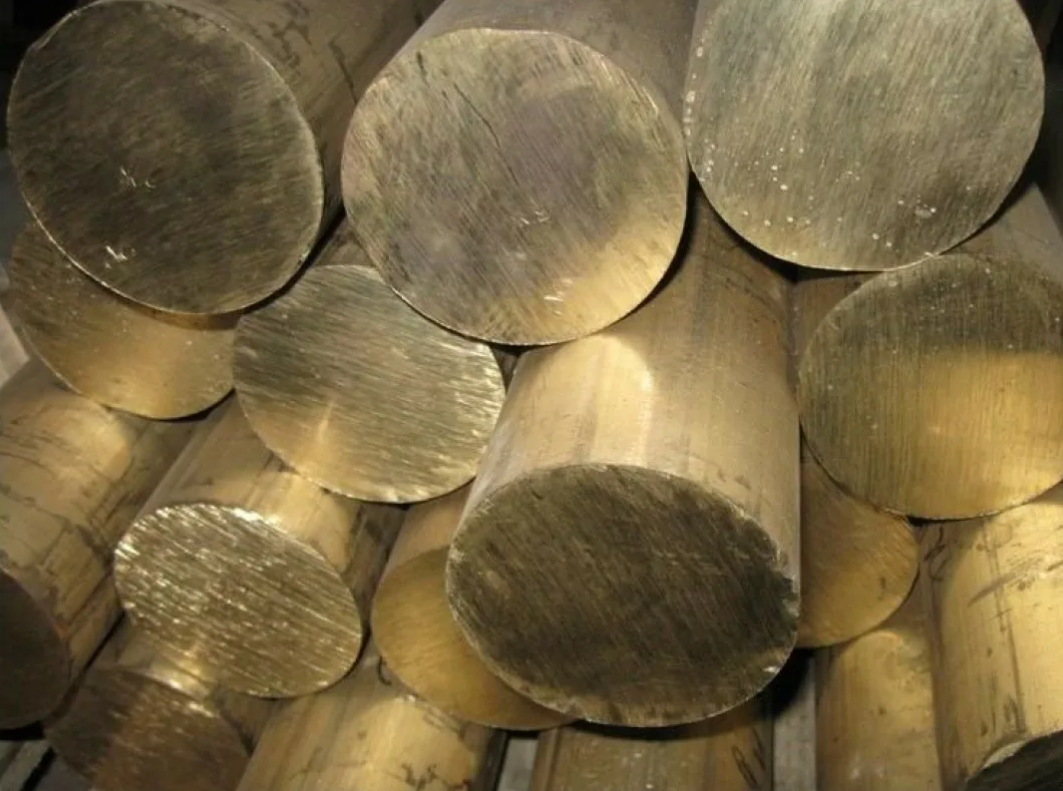

Оборудование этого типа калибруется под чёрные и цветные металлы: низколегированные и высоколегированные стали, чугуны, алюминиевые, медные, никелевые, титановые сплавы. Достаточно сменить программу анализа — и можно переходить с контроля легированной стали на анализ латуни или бронзы.
Где применяется?
Входной контроль металлопроката — подтверждение марки стали при поступлении на склад. Без этого невозможно гарантировать, что поставщик не перепутал трубы из Ст3сп с 09Г2С или что партия листа не содержит примеси, превышающие норму.
Контроль технологии плавки — в литейных цехах и металлургических производствах. Данные спектрометра используются для корректировки состава шихты до разливки металла, что позволяет избежать брака и сэкономить ресурсы.
Анализ готовых изделий и причин разрушения — например, если сварное соединение треснуло при эксплуатации, необходимо понять: это следствие неправильной марки материала или нарушение технологии сварки? Химический анализ зоны разрушения даёт ответ.
Идентификация марок стали и сплавов — когда маркировка утеряна или вызывает сомнения, спектрометр позволяет за секунды определить тип металла. Это особенно важно на складах металлолома, в ремонтных службах, при демонтаже оборудования.
Ограничения метода и альтернативы
Ни одно оборудование не универсально. Оптико-эмиссионный анализ имеет свои границы:
Он не подходит для очень малых образцов (менее 2–3 мм в диаметре) — может не хватить площади для искрового разряда.
Для анализа порошков, стружки или растворов требуется переплавка или растворение пробы, что выходит за рамки экспресс-метода.
Очень лёгкие элементы — водород, кислород, азот — не определяются искровым спектрометром; для них есть отдельные газоанализаторы.
В таких случаях используются другие методы: атомно-абсорбционная спектрометрия (для растворов), рентгенофлуоресцентный анализ (для крупных деталей без подготовки), газовый анализ (для водорода и кислорода). Однако для подавляющего большинства задач по контролю металлов — сталь, чугун, алюминий, медь, никель — ОЭС остаётся «золотым стандартом».
Метрологическое обеспечение
Результаты химического анализа имеют юридическую силу только при условии, что оборудование откалибровано, поверено и работает по аттестованным методикам. В нашей лаборатории мы используем государственные стандартные образцы (ГСО) для построения градуировочных зависимостей. Периодически контролируем стабильность прибора по контрольным образцам. Все спектрометры проходят первичную и периодическую поверку в аккредитованных организациях. Это гарантирует, что полученные данные достоверны и могут быть использованы в арбитражных ситуациях.
Оборудование в нашей лаборатории
В основе нашего парка для химического анализа лежит современный стационарный оптико-эмиссионный спектрометр. Он обеспечивает весь перечисленный выше функционал — от экспресс-идентификации марок до точного количественного анализа легирующих и примесей.
Если у вас остались вопросы о методах химического анализа или вы хотите уточнить возможность исследования вашего материала — свяжитесь с нашими специалистами. Мы поможем подобрать оптимальный способ контроля.
